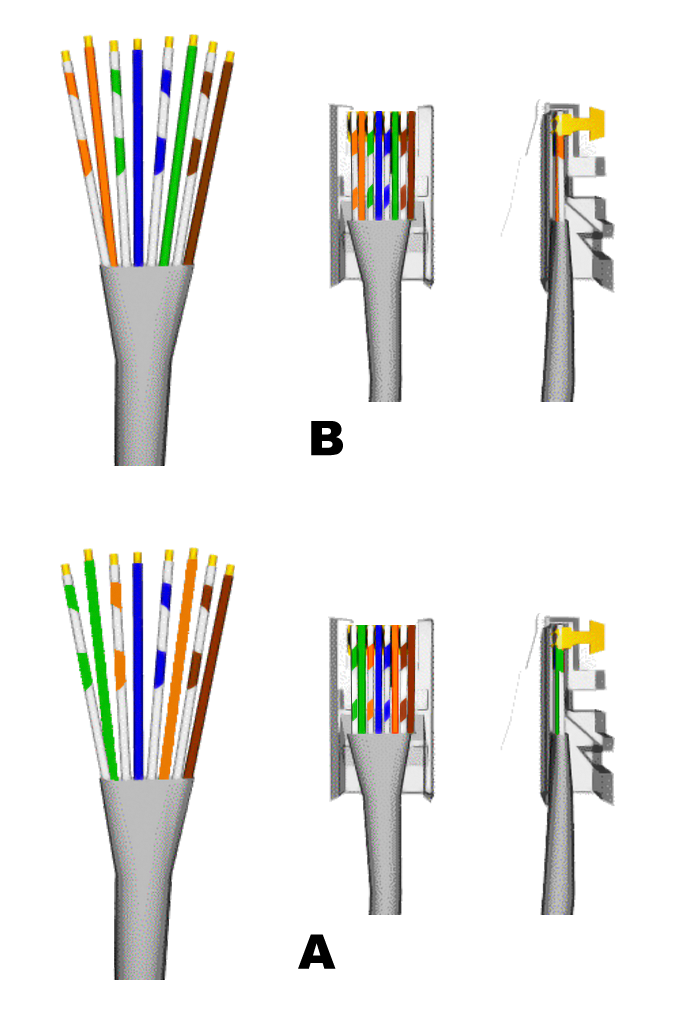

การเข้าหัวแบบมาตราฐาน มี 2 แบบ
การเข้าหัวสายแลน
Re: การเข้าหัวสายแลน
รูปที่ 1 การเข้าหัวแบบตรง B-B สามารถใช้ความเร็วได้ตั้งแต่ 10 - 1000 mbps (ที่ความเร็ว 1000 mbps ใช้ PoE ไม่ได้) นอกจากนี้เรายังสามารถเข้าหัวแบบตรง A-A ก็ได้แต่ไม่ค่อยจะนิยม
รูปที่ 2 การเข้าหัวแบบไขว้ B-A สามารถใช้ความเร็วได้ตั้งแต่ 10 - 100 mbps (ใช้ PoE ได้)
รูปที่ 3 การเข้าหัวแบบไขว้ B-C สามารถใช้ความเร็วได้ตั้งแต่ 10 - 1000 mbps (ใช้ PoE ไม่ได้)
รูปที่ 2 การเข้าหัวแบบไขว้ B-A สามารถใช้ความเร็วได้ตั้งแต่ 10 - 100 mbps (ใช้ PoE ได้)
รูปที่ 3 การเข้าหัวแบบไขว้ B-C สามารถใช้ความเร็วได้ตั้งแต่ 10 - 1000 mbps (ใช้ PoE ไม่ได้)
Re: การเข้าหัวสายแลน

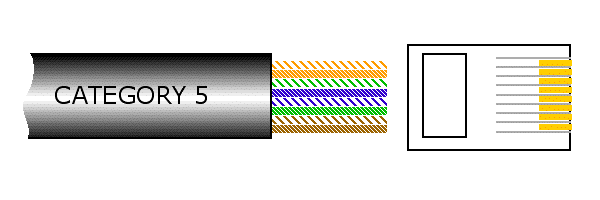

การเข้าหัวแบบ B ยอดนิยม ปอกเปลือกยาว 3/4" พอเรียงสายแล้วให้ตัดสั้นเหลือ 1/2" เสมอกัน
Re: การเข้าหัวสายแลน

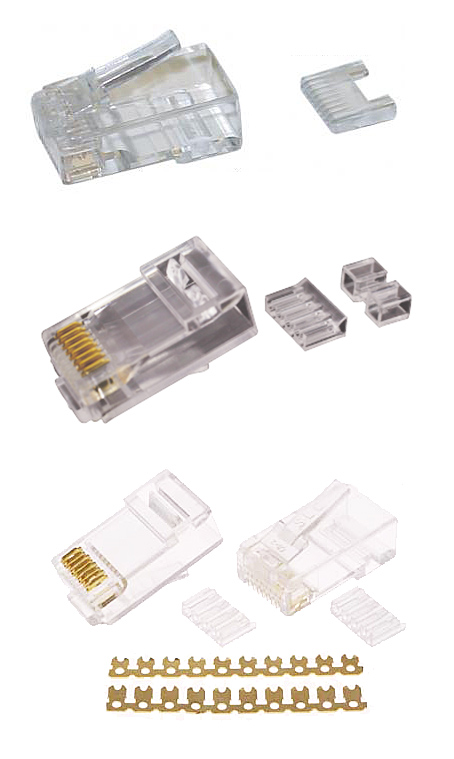

ตัว insert guide จะช่วยจัดสายให้ง่ายไม่บิดตัว เวลาเสียบก็ทิ้งไว้ข้างในเลย
Re: การเข้าหัวสายแลน

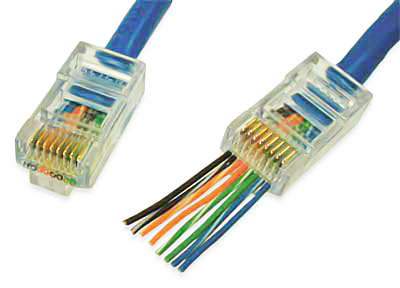

หัวแบบพิเศษ ทำให้การตรวจสอบสายเป็นไปอย่างง่ายดาย ไม่มีพลาด
Re: การเข้าหัวสายแลน

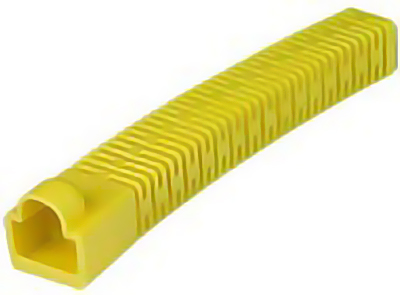

บูทแบบยาวพิเศษ ป้องกันสายหักงอ
